結合某地磅房實例，從供配電、弱電、內部設備等方面，詳細介紹了地磅 房的電氣設計。提出地磅及地磅房周?chē)柙O(shè)置道閘、監控設備、控制燈、稱重設施 等,應提前做好相關設備及管線預留，方便后期電氣設備的安裝調試。
0.引言
隨著經濟不斷地發展，工業上對大型衡器 (地磅）的需求越來越大。地磅房是指地磅旁邊 的房屋,用來放置電源箱、監控設備、控制車輛進 出及監測設備等與地磅相關的物品。地磅及地 磅房周?chē)柙O(shè)置道閘、監控、控制燈、稱重設施 等,設備較多，所以需要提前做好管線預埋等工 作,方便后期設備的安裝運行及使用。
1.工程概況

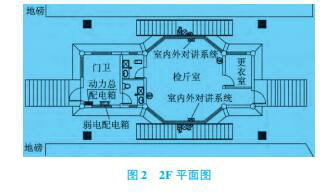

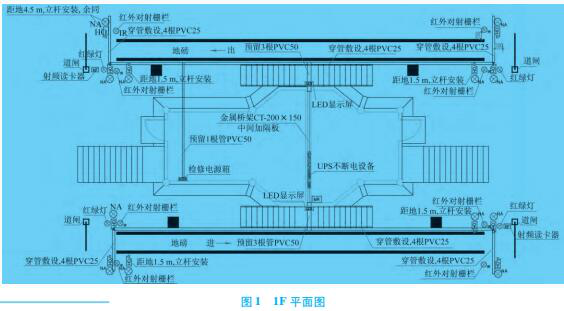

某地磅房的建筑結構形式為框架結構，共2層，1F為儲藏層，主要放置電氣設備，不間斷電源(UPS)機柜、檢修電源箱及監控主機柜、弱電配電 箱等;2F為工作層,相應位置設置動力總配電箱、室 內外對講系統、監控顯示屏、道閘控制器、稱重儀表、 計算機、打印機等1。1F平面圖如圖1所示。2F平面圖如圖2所示.
2.設計思路
車輛通過入口道閘駛?cè)氲匕?通過監控與紅 外對射柵欄檢測車輛是否完全進入稱臺，如有不 完全進入稱臺的狀況，工作人員可以通過室內外 對講系統與司機聯絡對車輛進行調整，確保車輛 完全進入稱臺后稱重,信號經由控制器傳至檢斤 室的稱重儀表及計算機，由工作人員或者智能稱 重管控系統進行信息處理，處理完成后司機持卡 在射頻讀卡器上成功刷卡，掃描車輛信息，開啟出口道閘，車輛放行。

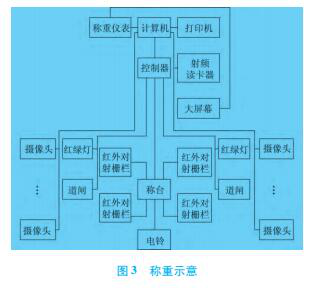

稱重示意如圖3所示。
3.地磅房設計
3.1供配電設計
3.1.1電源進線及負荷等級
該地磅房若中斷供電,將影響用電單位的正 常工作，有可能造成公共場所秩序混亂，甚至造 成較大的經濟損失,所以地磅房供電負荷等級為 三級,但是與稱重設備及車輛調控設備相關的用 電負荷電源需引自UPS機柜0。動力總配電箱 放置在方便進線且使用的位置，電源進線處預埋 2根"100 mm焊接鋼管,埋深不應小于0. 8 m,有 重型車出入的地方,埋深不應小于1.5 m。
3.1.2檢修電源箱
為了檢修方便，需設置1個檢修電源箱。 檢修電源箱的電源引自動力總配電箱的備用 回路,設置在1F方便電氣設備使用的地方。檢 修電源箱內預留4個出線回路,其中2路單相電 源回路，2路三相電源回路，距地1. 5 m嵌墻 安裝。
3.1.3 UPS 機相
UPS機柜選用三相供電、三相輸出的UPS (2組800 kVA),并向整個系統的各負荷裝置集 中供電，工作時間不應小于8 h。UPS機柜設置 在1F,主要向監控主機柜、弱電配電箱、室內外對 講系統及室外的投光燈、出入口的道閘、紅綠燈、 電鈴等系統供電,考慮到其出回路較多，所以設 置金屬橋架（CT-200 mm X 150 mm),金屬橋架中 間加隔板進行分隔，室內金屬橋架至室外處，改成3根PVC50管,延伸至地磅邊緣,然后沿地磅 行車方向及過路處預埋4根PVC25管。
3.2弱電設計
3.2.1監控系統
在地磅兩頭的兩側邊距離地磅邊緣約4. 0 m 處分別設置監控?cái)z像頭（立桿安裝），桿高多 4.5 m,桿頂部安裝AC 220 V 400 W投光燈1臺， 用于檢斤室工作人員觀察車輛是否進入稱臺。
另外,每側邊的兩端距離地磅邊緣約2.0 m處 各設置1個用于查看車牌的攝像頭（立桿安裝），桿高為3.5 m,攝像頭安裝高度約為1.5 m,桿頂部 安裝AC 220 V 400 W投光燈1臺,用于照亮車牌, 便于攝像頭清晰查看、記錄車輛車牌信息。
在地磅房的檢斤室內，對角設置2個彩 色攝像機（吸頂安裝），便于觀察檢斤室內的 工作狀態。地磅房所有監控?cái)z像頭及監控主機柜 所需電源均引自UPS機柜。地磅周?chē)O(shè)置的攝像頭均采用有室外防護罩的高清攝像頭H。
3.2.2紅外對射柵欄
紅外對射柵欄（紅外欄桿）采用多束紅外光 對射,發射器向接收器以“低頻發射、時分檢測” 方式發出紅外光,一旦有人員或物體擋住發射器 發出的任何相鄰兩光束超過30 ms時，接收器立 即輸出報警信號；當有小動物或小物體擋住任一 束光線時,報警器不會輸出報警信號。
紅外對射柵欄設置在與地磅端部平齊,距離 地磅外側約0.2 m處焊接底座安裝，由專業廠家 調試合格后即可使用。地磅及壓磅檢測器需根 據場地內所需要出入車輛的規格型號選取。

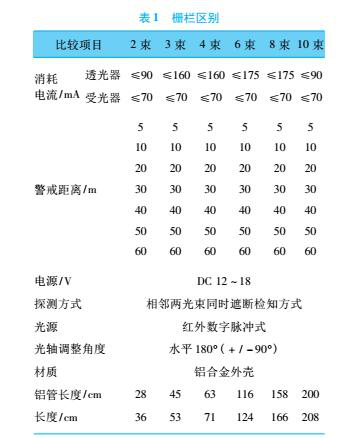

柵欄區別如表1所示。光束數越多，探測器 長度越高，探測范圍也越高。另外，紅外對射柵 欄需與配套的報警控制器同時使用.
3.2.3射頻讀卡器
射頻識別（RFID)是利用無線方式對電子數 據載體（電子標簽）進行識別的一種技術。與接 觸式IC卡和條形碼識別等系統比較，利用射頻 識別技術能有效實現對數量大、分布區域廣的信 息進行智能化管理，達到高效、快捷運作,特別是 在物流、交通航運、自動收費、門禁系統管理、服 務領域等方面有廣泛的應用。
每個地磅的出口端距離邊緣約0. 5 m處,各 設置1套射頻讀卡器（立桿安裝），桿高為1.5 m。磅房所有射頻讀卡器所需電源均引自UPS機柜。 3.2.4智能稱重管控系統
智能稱重管控系統主要由地磅、計算機、打 印機、視頻監控、射頻讀卡系統、紅綠燈、道閘及紅外對射柵欄等組成，具備人工和無人值守兩種 人性化操作模式。在無人值守狀態下，智能稱重管控系統無需人工干預就可以完成稱重和磅單 的自動打印。智能稱重管控系統通過車號自動 識別和精確計量，同時防止外來人員各種作弊 (給企業帶來的經濟損失）。此外，系統實施后可 以大大降低工作人員的勞動強度，提高管理流程 透明度。該地磅房所有的智能稱重管控系統所 需電源均引自UPS機柜。
3.3地磅房?jī)?nèi)部設備
地磅房沿地磅方向中間部位的屋頂處,設置 1臺AC 220 V 400 W投光燈;沿地磅方向中間部 位的窗口下沿處，設置1組LED地磅大屏顯示 器、電鈴,分別預留2根PVC20管,并做好防水處 理。另外,地磅房?jī)?nèi)還需按照規定設置照明、插 座、電話、網絡等系統。
4.結語
介紹了地磅房的供配電設計和弱電設計，提 出地磅房電氣設計時要提前做好電氣設備及相 應管線的預留，方便后期電氣設備的安裝調試, 縮短工期，降低地磅房的總工程成本。
|
|
